MOSFET基础定义与核心优势 本质：属于场效应晶体管（FET），与双极结型晶体管（BJT）并列，是数字/模拟电路及功率系统的核心器件。

在大功率电路（如电源、电机驱动、BMS）中，MOSFET并联是提升电流承载能力的核心方案，但热分布不均是高频失效问题——个别器件过热会引发“热失控连锁反应”，最终导致整组MOSFET烧毁。其核心矛盾在于电流分配不均和散热条件差异，需从器件选型、电路设计、PCB/散热设计三个维度系统性解决。

一、电动工具中 MOSFET 的三大核心应用场景 1. 电机驱动系统（核心应用） 直流有刷电机：H 桥控制实现正反转和 PWM 调速 直流无刷电机：三相六管桥式电路实现精密控制 核心需求：低 Rds (on)、高开关速度、强抗冲击能力 2. 电池管理系统 (BMS) 过压 / 欠压保护：防止电池过充过放 过流保护：短路时快速切断电路 核心需求：低功耗、高可靠性、一致性好 3. 充电电路 手持小功率工具：普通高压 VDMOS 大功率工具：超结 (SJ) MOSFET 提高效率

MOS管的GS波形是指在MOS管的栅极（G）和源极（S）之间的电压随时间变化的波形，通过栅源极之间的电压来控制电路中MOS管的开关状态，对MOS管在不同工作状态下的特性以及设计电路的性能有很大影响。

MOS管作为电压控制型功率器件，其栅极氧化层仅数纳米厚，对静电、电压尖峰等外部应力极为敏感。据行业数据统计，约 40% 的 MOS 管失效源于击穿损坏，直接导致电路可靠性下降、产品返修率飙升。本文将系统拆解击穿核心原因，提供可直接落地的防护方案，助力工程师从设计到生产全流程规避风险。

MOSFET的dv/dt是指开关瞬态过程中漏极－源极电压的变化率。如果dv/dt太大，可能发生振铃，进而可能导致MOSFET损坏。

dv/dt失效是MOSFET关断时流经寄生电容Cds的充电电流流过基极电阻RB，使寄生双极晶体管导通而引起短路从而造成失效的现象。

MOS管驱动相关知识： 1、跟双极性晶体管相比,一般认为使MOS管导通不需要电流,只要GS电压(Vbe类似)高于一定的值,就可以了。 MOS管和晶体管向比较 c ,b ,e —–> d （漏）, g（栅） , s （源）。 2、NMOS的特性,Vgs大于一定的值就会导通,适合用于源极接地时的情况(低端驱动), 只要栅极电压达到4V或10V就可以了。 3、PMOS的特性,Vgs小于一定的值就会导通,适合用于源极接VCC时的情况(高端驱动)， 4、 双极型管是电流控制器件（通过基极较小的电流控制较大的集电极电流），MOS管是电压控制器件（通过栅极电压控制源漏间导通电阻）。

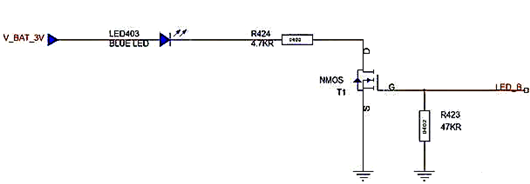

N-MOS广泛应用于设备通断的控制。例如上图的LED灯控制和电动马达的控制。GPIO口拉高，MOS管就导通，LED灯亮、马达转动。GPIO拉低，MOS管就关闭，LED灯灭，马达就停止转动。

当使用5V电源，这时候如果使用传统的图腾柱结构，由于三极管的be有0.7V左右的压降，导致实际最终加在gate上的电压只有4.3V。这时候，我们选用标称gate电压4.5V的场效应管就存在一定的风险。 同样的问题也发生在使用3V或者其他低压电源的场合。

逆变器是一种将直流电转换为交流电的装置，常用于太阳能发电、风能发电等可再生能源系统中。其中，场效应管（MOSFET）是逆变器中的关键元件，负责开关直流电，实现直流电的变换。然而，在逆变器的工作过程中，场效应管往往会产生大量的热量。本文将详细探讨逆变器场效应管发热的原因。，结合逆变器的高压、大电流、PWM调制、感性负载等特殊工作场景，我们可以对发热原因进行更细致的拆解（补充逆变器专属影响因素），并给出更具工程针对性的解决方案，帮助精准定位和解决发热问题：

在电子设备供电系统中，电源反接是最常见的“致命失误”——电池正负极接反、适配器插错极性等操作，会瞬间烧毁MCU、传感器、功率芯片等核心器件，造成直接经济损失。传统防反接方案（如二极管、保险丝）存在损耗高、一次性失效等缺陷，而MOS管凭借“低导通损耗、可重复使用、适配大电流”的优势，已成为中高端设备防反接的首选方案。本文全面解析MOS管防反接电路的工作逻辑、拓扑设计与落地技巧。
