MOS管在硬件电路开发中的应用分享

负极开关(N-MOS)：设备控制

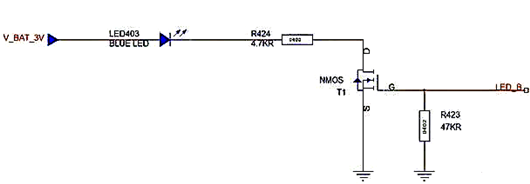

LED灯控制电路

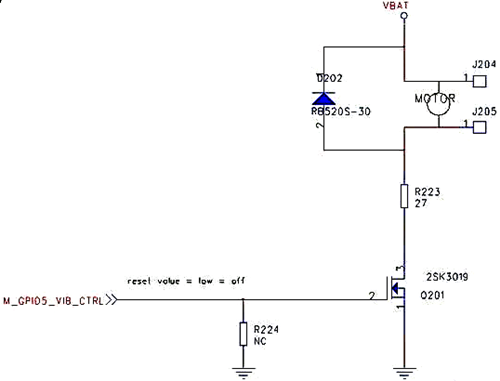

马达控制电路

N-MOS广泛应用于设备通断的控制。例如上图的LED灯控制和电动马达的控制。GPIO口拉高，MOS管就导通，LED灯亮、马达转动。GPIO拉低，MOS管就关闭，LED灯灭，马达就停止转动。

在普通的低电压数字电路上，这种控制方式对MOS管本身没有什么特定高要求，随便抓一个N-MOS也可以用。NPN的三极管也可以用。

正极开关(P-MOS)：电源控制

P-MOS通常用作电源的开关，控制设备的电源打开或者关闭。

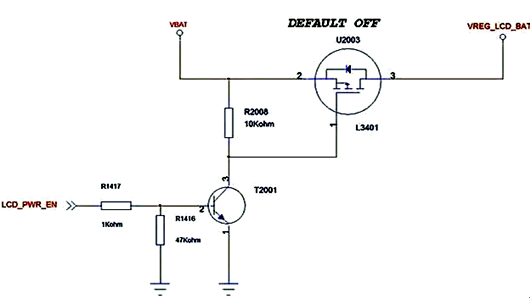

如上图，默认状态下LCD_PWR_EN是被拉低的，T2001关断，P-MOS的控制端(U2003的pin1，G极)是高电平，VGS=0，此时P-MOS关断，电压没有输出到右边。

如果GPIO被拉高，T2001导通，MOS管G极被拉低，VGS=VBAT，超过了打开电压，此时P-MOS被打开，电压有输出到右侧。

升压开关(N-MOS)：

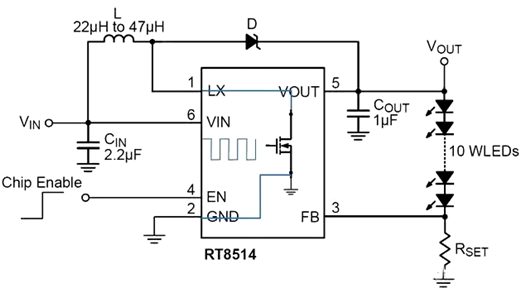

升压芯片内部其实就是个N-MOS，跟N-MOS的开关性质是一样的。

PWM波控制升压芯片N-MOS的通断。PWM为高的时候，MOS打开，电感蓄流，PWM为低的时候，MOS关闭，带你干向二极管和Vout端释放电流。

信号反向(N-MOS)

N-MOS经常用于把控制信号反向。

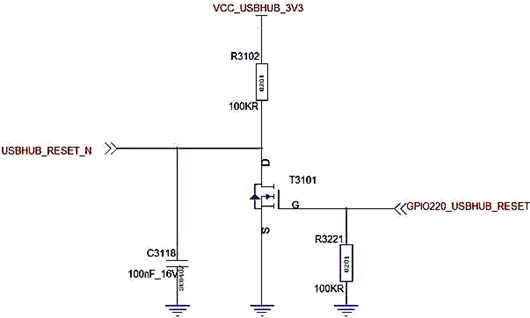

如上图，GPIO220控制USBHUB的Reset。Reset脚是低有效，而GPIO一般设计成默认是低电平，拉高有效。因此通过一个MOS管来把控制信号反向。

GPIO拉低，MOS不通，RESET脚被上拉到3.3V。GPIO拉高，MOS导通，RESET脚被接到地上，RESET就生效了。

充电控制(P-MOS)

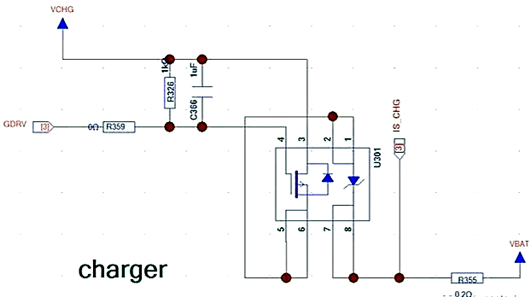

充电P-MOS芯片

充电电路是智能硬件系统中，少量的MOS管工作在放大区的电路之一。通过控制GDRV脚(P-MOS Gate脚)的电压，控制充电电流的大小。

例如在恒流充电的时候，把电流控制在1A，在恒压充电的时候，随着电池电压上升逐渐减小充电电流。(不过这个应用场景，一般不需要硬件工程师自己去计算，控制逻辑都是在主芯片中设计好了的)
